框式核心交換機

JW-SE60系列

產品性能參數列表資料下載

產品概述

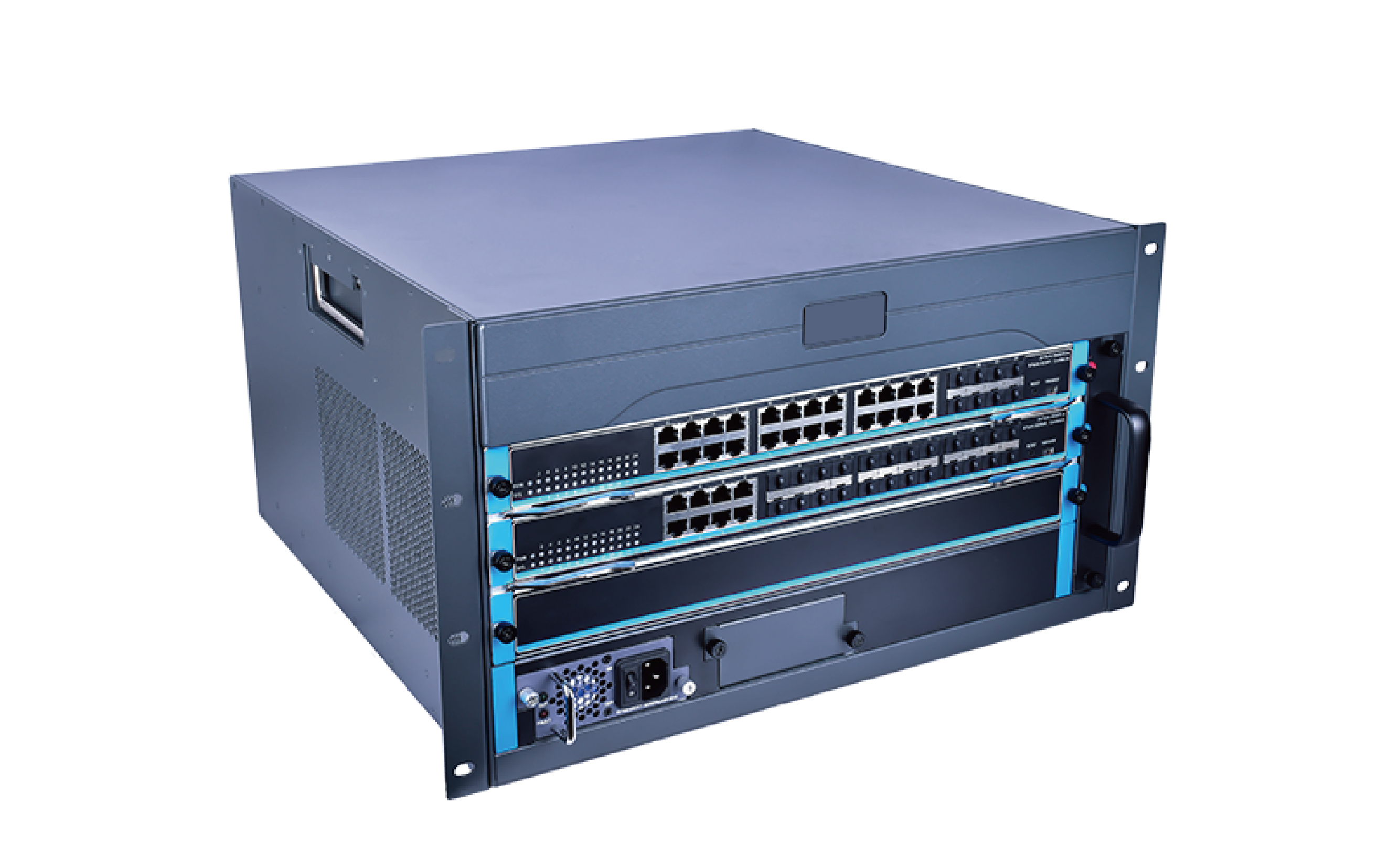

　　JW-SE60是面向核心網絡推出的大容量萬兆核心交換機。為了滿足市場業務對高性能的要求，在硬件方面，采用了綠色節能設計理念，通過高頻、高密度、高穩定多層線路板設計，選用國際一流高頻低阻器件，極大的降低的設備的功耗，在提高網絡運行效率的同時，有效減少了用戶的運營成本。在軟件方面，搭載多層交換機操作系統，支持絕大多數企業網二層、三層數據交換業務需。可以廣泛適用于各行業的園區網絡核心層，可以為用戶提供多業務網絡解決方案。

功能特點

6U機框；
主控、電源等關鍵模塊均采用1:1方式備份；
面向10G平臺設計，采用業界先進的分布式多級交換矩陣架構；
搭載高性能的ASIC交換芯片和多核處理器；
支持高密度的萬兆業務板，并且實現板卡間三層全線速無阻塞交換；
單業務板卡支持高達512K MAC地址表項、512K三層路由表項；
支持STP/RSTP/MSTP協議，支持VRRP協議，同時支持環網保護；
支持豐富的IPv4 和IPv6三層路由協議、組播協議和策略路由機制；
具有L2/L3/L4線速交換能力、定位于網絡核心層；
具備QoS、MPLS、NAT、帶寬控制、組播等高級功能。

項目		JW-SE60(XF12.GE56)
業務端口	業務插槽	3個業務模塊插槽
	交換容量	77Tbps
	包轉發速率	2280Mpps
物理規格	相對濕度	10%～90%無凝結
	運行溫度	0～50°C
	電源特性	交流：100-240VAC，50/60 Hz
	電源冗余	1+1備份，支持熱插拔
	物理尺寸	455mm×436mm×382mm
	功耗	500W
	標準	6U
支持協議標準	IEEE 802.3,10BASE-T以太網
	IEEE 802.3u,快速以太網標準
	IEEE 802.3ab,千兆以太網標準
	IEEE 802.3z,千兆以太網光纖標準
	IEEE 802.3ae,10G以太網標準
MAC地址	512K MAC地址表
	自動更新，雙向學習
	MAC地址老化時間設置
端口緩存（buffer）	128Mb
巨型幀（Jumbo Frame）	9216bytes
VLAN配置	最大4096個VLAN
	基于端口的VLAN
	支持基于MAC的動態VLAN分配，支持QinQ
	802.1Q標準的VLAN
生成樹	STP生成樹協議
	RSTP快速生成樹協議
	MSTP多生成樹協議
端口匯聚	靜態聚合、動態聚合
端口鏡像	多對一的端口鏡像，對鏡像源端口的數量沒有限制
	支持4組鏡像
端口流控	半雙工基于背壓式控制
	全雙工基于PAUSE幀
端口限速	基于端口的輸入/輸出帶寬管理
IP路由	靜態路由
	支持RIP、OSPF、ISIS、BGP等路由協議
冗余備份	VRRP
IPv6	靜態路由、RIPng、OSPFv3
	支持IPv6和IPv4雙棧
	支持Pingv6、Telnetv6
組播控制	支持IGMPvl/v2/v3、IGMP vl/v2/v3 Snooping，支持PIM DM、PIM SM、PIM SSM
DHCP	DHCP Server
	DHCP Snooping
	DHCP Relay
風暴抑制	對廣播、組播、單播等進行抑制
安全特性	硬件IP ACL，MAC ACL，Vlan ACL，支持基于三、四層的ACL功能
	硬件基于端口的IP+MAC綁定
	用戶分級管理和口令保護
QOS	802.1p端口隊列優先級算法
	Cos/Tos，QOS標記
	WRR (Weighted Round Robin)，加權優先級輪轉算法
網線線序	Auto-MDIX功能，自動識別直通網線和交叉網線
多協議標簽交換	支持MPLS VPN/VLL/VPLS
硬件監控	支持獨立的硬件監控模塊，能對設備的電源模塊和風扇模塊進行管理，支持熱插拔，并支持冗余備份功能。
風道設計	適應機柜并排部署，設備機箱(包括業務板卡區) 采用后出風風道設計。
逐點檢測	支持基于真實業務流對任意業務流隨時隨地逐點檢測的能力。
可靠性	支持硬件BFD/0AM，3.3ms穩定均勻發包檢測，提高設備的可靠性。
協商模式	端口自動協商功能（自協商傳輸速率和雙工模式）
系統維護	配置文件上傳/下載
	升級包上傳
	WEB恢復出廠配置
	系統日志功能
	支持Ping
網絡管理	WEB界面管理（支持http及https協議）
	CLI界面管理
	Telnet遠程管理
	SSH 2.0
	支持SNMP網管
	支持NTP客戶端
