全千兆非管理型

JW-SE20(GF1.GEx)-B 系列

產品性能參數列表資料下載

產品概述

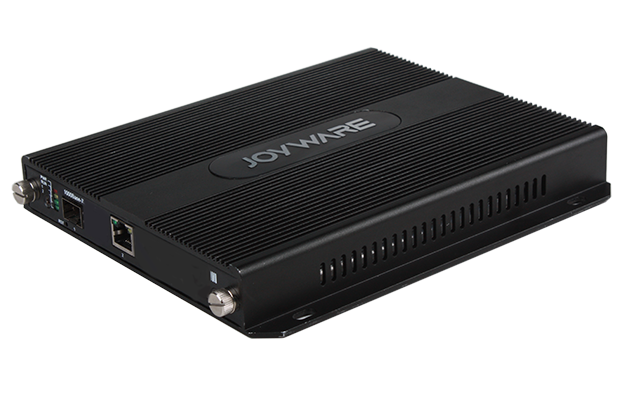

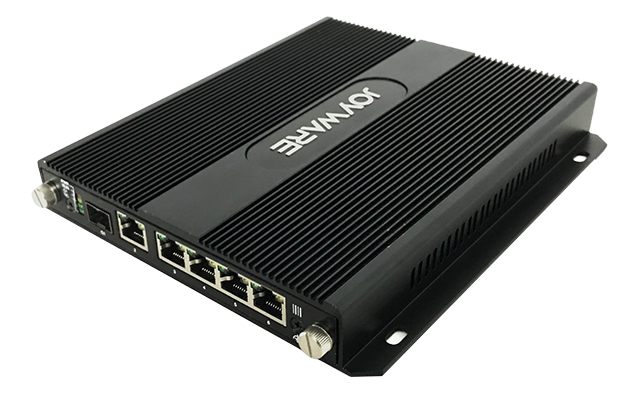

JW-SE20(GF1.GEx)-B 系列非管理型工業以太網交換機，最大支持1個千兆SFP接口，5個10/100M/1000M自適應電口。工業級無風扇設計，高等級EMC防護，能有效地抵抗靜電、脈沖、雷擊的干擾，支持壁掛式及機架式插卡安裝。無需配置，安裝維護方便。適用于平安城市、交通、校園、園區等。

產品特點

支持1個千兆光口，4個或8個10/100M/1000M自適應電口
支持IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE 802.3z、IEEE 802.3ab等標準協議
完全兼容標準的以太網應用，對接方便
支持SFP光口熱插拔，維護便捷
支持存儲轉發交換方式
自動MAC地址學習功能
支持撥碼配置PVLAN、Qos、端口鏡像等功能
支持一鍵紅口視頻傳輸保障功能
端口一鍵撥碼支持250米傳輸
支持無風扇散熱，-40~85℃寬溫工作
支持雙電源冗余供電
電源支持高可靠的過流/過壓保護
支持EMC 4級防護，保障設備穩定運行
安裝簡便、即插即用
面板指示監視工作狀態，全面的簡化故障的解決
平均無故障時間MTBF≥10萬小時

典型應用

方案一：點對點組網應用

方案二：點對多點組網應用

外形尺寸

選型指導

推薦型號	千兆光口	千兆電口	電源	機箱結構	傳輸距離
JW-SE20(GF1.GE1)-B-B	1	1	AC 220V (DC 6V適配器）	獨立式（壁掛）	20、40、60、80、100KM可選 (SFP光口)
JW-SE20(GF1.GE5)-B-B	1	5	AC 220V (DC 6V適配器）	獨立式（壁掛）
JW-SE20(GF1.GE1)-B-A	1	1	DC 6V 背板供電	插卡式
JW-SE20(GF1.GE5)-B-A	1	5	DC 6V 背板供電	插卡式
OB-4U機箱	/	/	AC 220V	與插卡式配套	/

型號參數	JW-SE20(GF1.GE1) JW-SE20(GF1.GE5)
光學指標
光接口	SFP，支持熱插拔
光功率	-3dBm~-8dBm （20km光模塊）
靈敏度	≤-24dBm （20km光模塊）
帶寬	1.25G
單模光纖	1310：20km，40km， 1490：60km，80km，100km 1550：20~100km
交換屬性
網絡協議	IEEE 802.3 10BASE-T以太網 IEEE 802.3u 100BASE-TX快速以太網 ANSI/IEEE 802.3 NWay自適應IEEE 802.3x 流量控制
通信協議	CSMA/CD
轉發方式	存儲轉發
MAC表	8K
轉發速率	1.488Mpps （單口）
包大小	64bytes~1522bytes
包過濾功能	可對廣播包進行過濾
接口參數
千兆光口	IEEE 802.3z(1000Base-SX/LX)
千兆電口	IEEE 802.3u(100Base-TX) IEEE 802.3 Ethernet 以太網 IEEE 802.3u Fast Ethernet
雙絞線	100m（采用標準CAT5，CAT5e網絡線纜）
其他參數
運行指示	RUN
電源指示	PWR
接口指示	OPT,Link/Act,Speed(電口)
工作溫度	-40℃~70℃
存儲溫度	-55℃~85℃
工作濕度	0~95%無冷凝
輸入電壓	DC 6V
接入端子	DIN-4
功率	≤5W
外殼	鋁制無風扇
防護等級	IP30
尺寸	182mm×200.5mm×27.5mm
重量	≤1kg
安裝方式	OB-1A/2A/4A/1U/2U/4U
MTBF	大于10萬小時
EMC	靜電抗擾度 4級浪涌抗擾度 4級
