增強型工業以太網交換機

JW-SE10(F2.Ex)-D 系列

產品性能參數列表資料下載

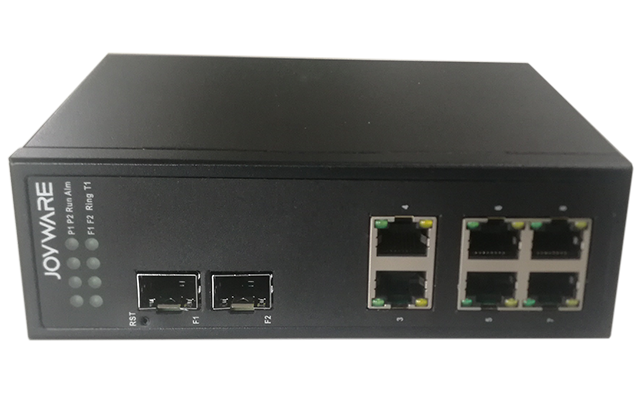

產品概述

JW-SE10(F2.Ex)-D 系列工業以太網最大提供2個百兆光口，6個10/100M自適應電口。多臺設備可以通過網線組成環網以提高鏈路可靠性，也可與交換機網絡電口或光口配套，靈活應對多種網絡接入和組網需求。支持OB-Ring、RSTP、VLAN、組播、QoS等豐富的二層軟件特性，并支持SNMP標準網管協議，具有IP40防護的金屬外殼，-40℃～85℃極端環境溫度適應能力及良好的EMC電磁兼容性能。適用于交通、道路、園區、廠礦、樓宇等多種監控場景。

產品特點

支持OB-Ring 環網協議，自愈時間≤50ms，閉環時間為0ms
支持IEEE 802.1w Rapid Spanning Tree 生成樹協議
支持環路檢測及環路保護功能
支持IEEE 802.1p 優先級控制
支持基于端口PVLAN劃分，支持IEEE 802.1q VLAN劃分
支持IEEE 802.3ad Link Aggregation鏈路匯聚
支持 IEEE 802.3x Flow Control流量控制
支持IEEE 802.3 Etherent 以太網
支持IEEE 802.3u Fast Etherent 快速以太網
支持靜態多播
支持端口隔離
支持流量統計
支持端口安全
支持端口鏡像
支持光鏈路檢測功能
支持電源冗余輸入，標準為DC12V輸入
支持過載，過流，防反接功能
支持端口報警、掉電告警、流量閥值告警
支持日志查詢、記錄功能
支持配置導入、導出功能
支持一鍵恢復功能
支持SSH和WEB管理功能
支持CLI指令整條鏈路設置環網/去環功能
支持SNMP網管理協議
支持LLDP自動發現功能
支持中威網管軟件統一拓撲管理功能

典型應用

外形尺寸

選型指導

推薦型號

百兆光口

百兆電口

電源

機箱結構

傳輸距離

JW-SE10(F2.E6)-D-L

AC 220V

(DC12V適配器）

導軌式

壁掛式

20、40、60、80、100KM可選

(SFP光口)

型號參數	增強型工業以太網交換機 JW-SE10(F2.Ex)-D系列
交換屬性
網絡協議	IEEE 802.3 10BaseT IEEE 802.3u 100BaseT/TX/FX IEEE 802.3x流控 IEEE 802.1q VLAN
轉發方式	存儲轉發
整機交換容量	7.6Gbps
整機包轉發率	4.9M
MAC容量	8K
緩存	1Mbit
包過濾功能	可對廣播包進行過濾
產品特性
冗余技術	OBRing（OB Real-Time Ring），RSTP
組播協議	IGMP Snooping
VLAN劃分	PVLAN、IEEE802.1q VLAN
帶寬管理	支持端口聚合，端口限速，廣播風暴抑制
服務質量	支持TOS，COS
網絡監控	中威網管軟件，支持SNMP V1/V2/V3，支持WEB、CLI和Telnet，流量統計
設備管理	支持遠程升級，設備報警功能，支持自動拓撲發現功能
設備維護	支持端口鏡像，支持鏈路檢測
接口參數
百兆光口	IEEE 802.3z(100Base-SX/LX)
百兆電口	IEEE 802.3u(100Base-TX) IEEE 802.3 Ethernet 以太網
運行指示	RUN
電源指示	PWR1，PWR2
接口指示	Link/ACT,Speed（電口）
其他參數
工作溫度	-40℃～85℃
存儲溫度	-55℃～105℃
工作濕度	0～95%無冷凝
輸入電壓	DC12V雙電源冗余供電
接入端子	6芯5.08mm間距工業端子
功率	≤10W
過載保護	支持
反接保護	支持
冗余保護	支持
外殼	鈑金無風扇
防護等級	IP40
尺寸	150mm118mm48mm
重量	≤0.5kg
安裝方式	導軌式/壁掛式
MTBF	大于10萬小時
靜電抗擾度	4級防護
浪涌抗擾度	4級防護
