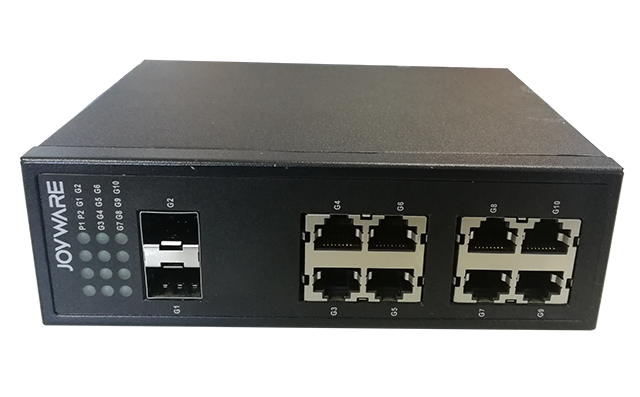

產品概述
JW-SE20(GF1.GEx)-B系列非管理型工業以太網交換機，最大支持1個千兆SFP接口， 8個10/100M/1000M自適應電口。工業級無風扇設計，高等級EMC防護，能有效地抵抗靜電、脈沖、雷擊的干擾，支持壁掛式及機架式插卡安裝。無需配置，安裝維護方便。適用于平安城市、交通、校園、園區等。
產品特點
支持1個千兆光口，4個或8個10/100M/1000M自適應電口
支持IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE 802.3z、IEEE 802.3ab等標準協議
完全兼容標準的以太網應用，對接方便
支持SFP光口熱插拔，維護便捷
支持存儲轉發交換方式
自動MAC地址學習功能
支持撥碼配置PVLAN、Qos、端口鏡像等功能
支持一鍵紅口視頻傳輸保障功能
端口一鍵撥碼支持250米傳輸
支持無風扇散熱，-40~85℃寬溫工作
支持雙電源冗余供電
電源支持高可靠的過流/過壓保護
支持EMC 4級防護，保障設備穩定運行
安裝簡便、即插即用
面板指示監視工作狀態，全面的簡化故障的解決
平均無故障時間MTBF≥10萬小時
典型應用
方案一：點對點組網應用
方案二：點對多點組網應用
外形尺寸
選型指導
推薦型號 | 千兆光口 | 千兆電口 | 電源 | 機箱 結構 | 傳輸距離 |
JW-SE20(GF1.GE4)-B-L | 1 | 4 | AC 220V (DC12V適配器） | 導軌式 壁掛式 | 20、40、60、80、100KM可選 (SFP光口) |
JW-SE20(GF1.GE8)-B-L | 1 | 8 |
型號 參數 | JW-SE20(GF1.GE4) JW-SE20(GF1.GE8) |
光學指標 | |
光接口 | SFP，支持熱插拔 |
光 功 率 | -3dBm~-8dBm（20km光模塊） |
靈 敏 度 | ≤-24dBm（20km光模塊） |
帶 寬 | 1.25G |
單模光纖 | 1310：20km，40km， 1490：60km，80km，100km 1550：20~100km |
交換屬性 | |
網絡協議 | IEEE 802.3 10BASE-T以太網 IEEE 802.3u 100BASE-TX快速以太網 ANSI/IEEE 802.3 NWay自適應IEEE 802.3x 流量控制 |
通信協議 | CSMA/CD |
轉發方式 | 存儲轉發 |
MAC表 | 8K |
包轉發速率 | 19.344Mpps |
接口參數 | |
千兆光口 | IEEE 802.3z(1000Base-SX/LX) |
千兆電口 | IEEE 802.3u(100Base-TX) IEEE 802.3 Ethernet 以太網 IEEE 802.3u Fast Ethernet |
雙 絞 線 | 100m（采用標準CAT5，CAT5e網絡線纜） |
撥碼功能 | 支持PVLAN配置 支持Qos配置 支持端口鏡像 支持端口速率配置 |
其他參數 | |
運行指示 | RUN |
電源指示 | PWR |
接口指示 | OPT,Link/Act,Speed(電口) |
工作溫度 | -40℃~80℃ |
存儲溫度 | -55℃~85℃ |
工作濕度 | 0~95%無冷凝 |
輸入電壓 | DC 12V |
功 率 | ≤10W |
外 殼 | 鋁制無風扇 |
防護等級 | IP40 |
尺 寸 | 150mm×118mm×48mm |
重 量 | ≤1kg |
安裝方式 | 導軌式 |
MTBF | 大于10萬小時 |
EMC | 靜電抗擾度 4級 浪涌抗擾度 4級 |
