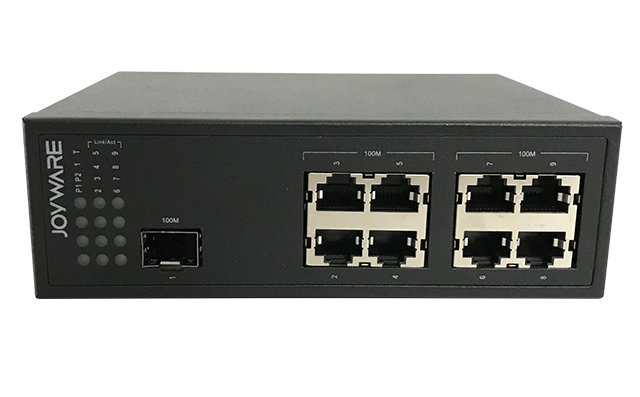

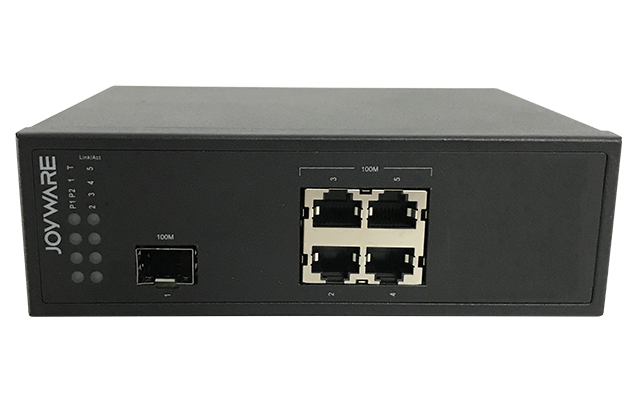

百兆工業以太網交換機

JW-SE10(F1.Ex)-B

產品性能參數列表資料下載

產品概述

JW-SE10(F1.Ex)-B系列產品采用工業級交換芯片方案，提供最大支持1個百兆SFP光口，8個10/100M自適應電口。該產品具有高等級EMC防護、寬溫工作，提供高穩定性，高可靠性設計方案。具有安裝方便、應用靈活、維護簡單、適應惡劣環境下工作，提供20KM-100KM遠距離傳輸組網方案。廣泛應用于平安城市、高速公路、能源、電力等行業。

產品特點

支持1個百兆光口，4個或8個10/100M自適應電口
支持IEEE802.3、IEEE802.3u、IEEE802.3x
完全兼容標準的以太網應用，對接方便
支持SFP光口熱插拔，維護便捷
支持存儲轉發交換方式
自動MAC地址學習功能
支持無風扇散熱，-40~85℃寬溫工作
支持支持雙電源冗余供電
支持電源防反接保護、高可靠的過流/過壓保護
支持EMC 4級防護，保障設備穩定運行
工業級設計標準，IP40防護
安裝簡便、即插即用
面板指示監視工作狀態，全面的簡化故障的解決
平均無故障時間MTBF≥10萬小時

典型應用

外形尺寸

選型指導

推薦型號

百兆光口

百兆電口

電源

機箱結構

傳輸距離

JW-SE10(F1.E4)-B

AC 220V

(DC12V適配器）

導軌式

20、40、60、80、100KM可選(SFP光口)

JW-SE10(F1.E8)-B

型號參數		JW-SE10(F1.E1)-B
光學	光功率	≥-15dBm
	靈敏度	≤-33dBm
	帶寬	155M
交換屬性	網絡協議	IEEE 802.3 10BASE-T以太網 IEEE 802.3u 100BASE-TX快速以太網 ANSI/IEEE 802.3 NWay自適應IEEE 802.3x 流量控制
	通信協議	CSMA/CD
	轉發方式	存儲轉發
	MAC 表	2K
	轉發速率	0.1488Mpps
	包大小	64bytes~1522bytes
	包過濾功能	可對廣播包進行過濾
接口	百兆光口	IEEE 802.3z(100Base-SX/LX)
接口	百兆電口	IEEE 802.3u(100Base-TX) IEEE 802.3 Ethernet 以太網
指示燈	運行指示	RUN
	電源指示	PWR
	接口指示	OPT，Link/Act,Speed(電口)
環境	工作溫度	-40℃~85℃
	存儲溫度	-55℃~125℃
	工作濕度	0~95%無冷凝
傳輸距離	雙絞線	100m（采用標準CAT5，CAT5e網絡線纜）
傳輸距離	單模光纖	1310：20km，40km，60km，80km 1490：100km 1550：20~100km
電源	輸入電壓	DC12V
	接入端子	PIN-2 5.08間距工業端子
	功率	≤5W
	過載保護	支持
	反接保護	支持
機箱結構	外殼	鋁制無風扇
	防護等級	IP30
	尺寸	125mm×85mm×24.5mm
	重量	≤1kg
	安裝方式	導軌式
質保	MTBF	大于10萬小時
行業標準	EMS	IEC(EN)61000-4-2(靜電)4級 IEC(EN)61000-4-3(電磁場)4級 IEC(EN)61000-4-4(快速瞬變)4級 IEC(EN)61000-4-5(浪涌)4級 IEC(EN)61000-4-9(脈沖磁場)4級
	機械	IEC60068-2-32(自由跌落) IEC60068-2-27(沖擊) IEC60068-2-6(振動)
	工業	IEC61000-6-2
	鐵路	EN50155，EN50121-4
	船舶	DNV
	交通控制	NEMA TS-2
